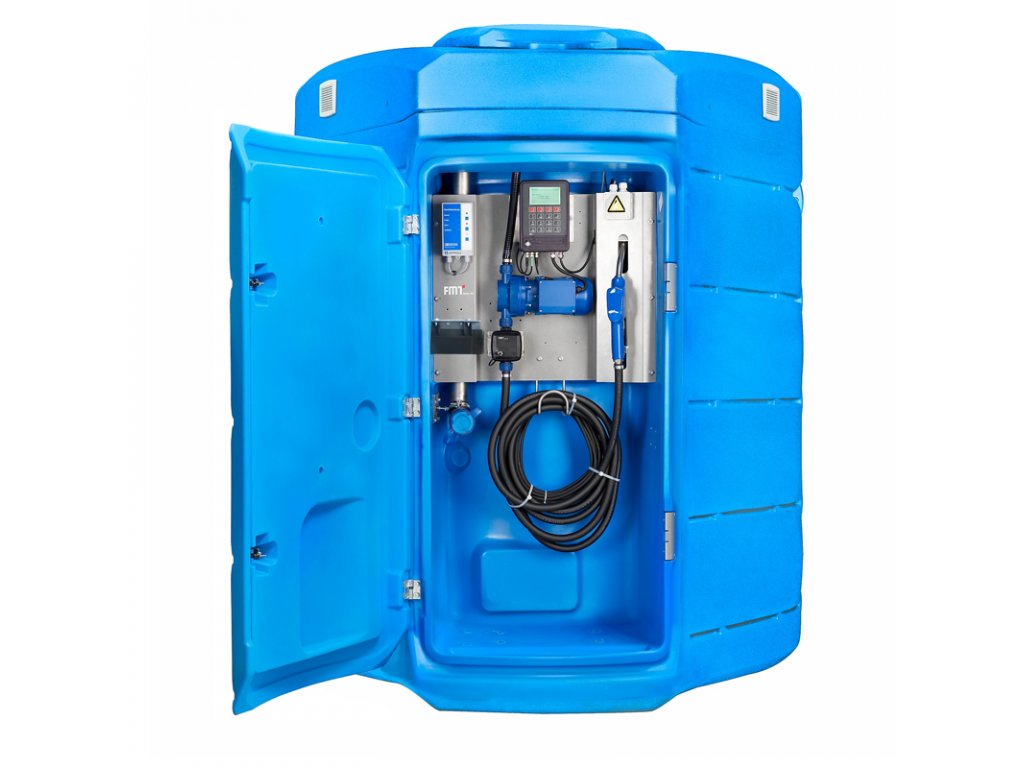

DVOUPLÁŠŤOVÁ PLASTOVÁ NÁDRŽ NA AdBlue 5000l (monitoring FMS, topení)

Detailní popis produktu

Technické údaje
Obsah nádrže (l): 5000
Efektivní objem plnění: 90-95 % celkového objemu
Materiál nádrž: PE-LLD Lupolen 4021 K RM
Barva vnější nádrže: modrá, RAL 5015
Barva vnitřní nádrže: bílá
Barva dveří: modrá, RAL 5015
Odnímatelné horní víko na vnější nádrži, DxŠ (mm) 1680 x 925
Průlez ve vnitřní nádrži (O mm): 565
Rozměry vstupní dveře, ŠxV (mm): 730 x 1530
Upevňovací body: přes mosazné inzerty

Čerpadlo
Konstrukční typ čerpadla: membránové čerpadlo, samonasávací
Čerpací výkon při volném výtoku (l/min): 35
Čerpací tlak (bar): 1,7
Čerpaná média: AdBlue®
Motorové údaje
Napětí (V): 230
Frekvence (Hz): 50
Příkon proudu (A): 1,8
Tepelná ochrana s automatickou obnovou
Doba zapnutí: Nepřetržitý provoz
Třída krytí: IP66

Vytápění nádrže
Druh topení: samoregulační topný kabel
Princip topného kabelu: samoregulační
Napětí (V): 230
Příkon proudu trvalý (A): 1,5
Příkon proudu špičkový (A): 2,8
Výkon (W): 569
Třída krytí: IP66
Šířka - výška (mm): 14 x 5,2
Délka (m): 20
Maximální teplota v provozu (°C): 65
Rozmezí teploty (°C): -40 / +85
Přednastavená spínací teplota (°C): +5
Vodivý materiál: měděné opletení
Izolace kabelu: termoplastický vnější plášť

Vytápění prostoru čerpadla
Druh topení: topný odpor s ventilátorem
Napětí (V) : 230
Příkon proudu trvalý (A): 3,48
Příkon proudu špičkový (A): 5,91
Výkon (W): 800
Třída krytí : IP20
Přednastavená spínací teplota (°C): +5
Množství vzduchu (m3/hod): 63
Rozměry DxŠxV (mm): 103 x 200 x 103

Větrání
Napětí (V): 230
Příkon proudu trvalý (A): 0,173
Příkon proudu špičkový (A): 0,311
Výkon (W): 17
Třída krytí : IP54
Rozmezí teploty (°C): -20 / +60
Přednastavená spínací teplota (°C): 28
Množství vzduchu (m3/hod): 85
Rozměry DxŠxV (mm): 62 x 150 x 170

Ovládání topení a větrání
Druh ovládání: prostorový termostat
Napětí (V) : 230
Příkon proudu max. (A): 16
Třída krytí : IP66
Rozsah nastavení (°C): -20 / +35
Rozmezí teploty (°C): -20 / +50
Rozměry DxŠxV (mm): 122 x 120 x 56
Izolace
Materiál: PUR (polyuretan)
Tloušťka (mm): 20
Izolovaný povrch vnitřní nádrže (m2): 16

Rozměry DxŠxV (mm): 2400 x 2000 x 2400
Hmotnost (kg): 389

Specifikace
Dvouplášťová nádrž, difuzně těsný a UV stabilní
Plnící potrubí G2'
Spojka cisternového vozu (Dry-Break DBC-1000-AB) automaticky zavírající
Odvzdušňovací a provzdušňovací ventil
Pneumatický měřič stavu naplnění, v %
Optická a akustická výstražná signalizace proti úniku kapaliny se stavebně-technickým osvědčením Z-65.40-339
Zpětný ventil z ušlechtilé oceli se sacím košem
Uzamykatelné dveře pomocí 2 zámků
Membránové čerpadlo s integrovaným obtokem a vypínačem na montážní desce z ušlechtilé oceli
AdBlue®-výdejní hadice, DN 19, 6 m / 19.69 ft, s hadicovou objímkou G 1' i a kulovým kloubem pro ZVAUD
Snímač impulzů z ušlechtilé oceli (IPG)
Řídící jednotka výdeje kapalin (FMS) v hliníkovém krytu
Vytápění čerpadlového prostoru a prostoru pro příšlušenství
Regulace akumulačního tepla v horní části nádrže pomocí ventilátoru / větráku
Chladicí a tepelně izolovaná vnitřní nádrž
Vytápění vnitřní nádrže pomocí topného kabelu (samoregulačního)
Automatická čerpací pistole na AdBlue®
Speciální funkce
Samoregulační ohřev pro vstup (provozní oblast) a nádrž
Uzavřený systém, AdBlue® není vystaveno znečištění
Přístup zajištěn zámky
Při úniku z nádrže se spustí alarm
Čerpadlo AdBlue® je skutečným nepřetržitě běžícím strojem
Čerpadlo AdBlue® je lehce přístupné
Vnitřní a vnější nádrž přístupná přes šachtu
Počitadlo průtoku z ušlechtilé oceli
Tankovací pistole z ušlechtilé oceli
Indikátor stavu naplnění
